Применение:
1. Сталь, цветные металлы, фольга, цементированный карбид, листовой металл, металлографическая структура.
2. Слой цементации, нитроцементации и декабуризации, поверхностный упрочненный слой, цинковое покрытие, пленочные покрытия.
3. Стекло, чипы и керамические материалы.

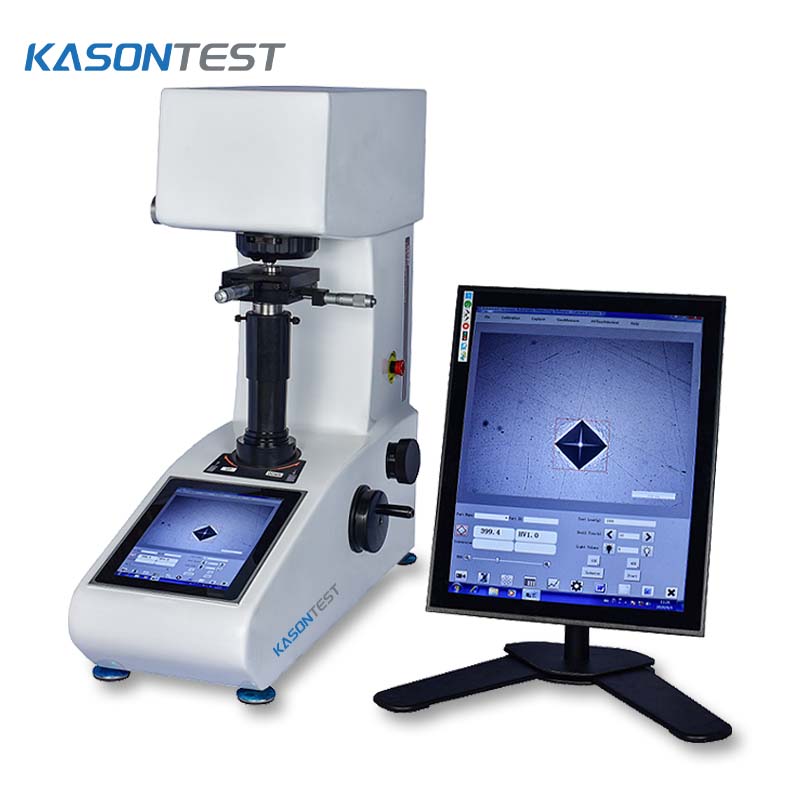

Система автоматического измерения Виккерса:
· Позволяет проводить последовательные эксперименты с каждой нагрузкой и каждым отпечатком.
· CCD-камера используется для наблюдения и измерения отпечатка непосредственно на дисплее с высокой точностью, исключая ошибки ручного измерения.
· Настройка условий тестирования и отображение результатов осуществляется быстро и наглядно.
· Программное обеспечение позволяет выполнять одиночные измерения, многоточечные измерения в произвольных точках, статистическую обработку данных, а также устанавливать произвольное расстояние между точками измерений для измерения глубины прокалки вдоль осей X или Y.
· Автоматический расчет глубины упрочненного слоя на основе заданных пользователем значений.
· Сохранение и печать измеренных данных.
Технические параметры:
|
Параметр |
5 |
10 |
30 |
50 |
|||
|
Револьверная головка |
Автоматическая, 5 позиций (с электроприводом) |
||||||
|
Метод приложения нагрузки |
Автоматический (нагружение, выдержка, разгрузка) |
||||||
|
Испытательное усилие |
2.94 (0.3) 4.90 (0.5) 9.80 (1) 19.61 (2) 29.42 (3) 49.04 (5) |
2.94 (0.3) 4.90 (0.5) 9.80 (1) 29.42 (3) 49.04 (5) 98.07 (10) |
9.80 (1) 29.42 (3) 49.04 (5) 98.07 (10) 196 (20) 294 (30) |
9.80 (1) 49.04 (5) 98.07 (10) 196 (20) 294 (30) 490 (50) |
|||
|
Шкала твердости |
Виккерс: HV0.3, HV0.5, HV1.0, HV3.0, HV5.0, HV10.0 |
HV1, HV5, HV10, HV20, HV30, HV50 |
|||||
|
Шкалы пересчета |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
||||||
|
Диапазон измерения твердости |
5–3000 HV |
||||||
|
Пересчет единиц |
Бринелль, Роквелл, Кнуп (с возможностью выбора стандартов ASTM, ISO, JJG) |
||||||
|
Измерение твердости |
Автоматически ПК |
||||||
|
Контроль соответствия |
Можно задать диапазон допуска; машина автоматически сообщает, прошел ли образец проверку |
||||||
|
Смена языка |
Английский, переключение в любое время |
||||||
|
Коррекция ошибок |
Система калибрует твердость автоматически |
||||||
|
Пересчет шкалы Knoop |
HK |
||||||
|
Пересчет значений твердости |
Бринелль, Роквелл, Виккерс |
||||||
|
Отчет о тестировании |
Генерируется автоматически |
||||||
|
Контроль нагрузки |
Автозагрузка, автоудержание, авторазгрузка |
||||||
|
Автоматическое переключение объектива и индентора |
Да |
||||||
|
Оптический канал |
Поддержка двухканальной системы |
||||||
|
Время удержания нагрузки |
5–60 с |
||||||
|
Выбор испытательной нагрузки |
Ручная регулировка внешним регулятором, отображение на ПК |
||||||
|
Увеличение объектива |
10×, 20× |
||||||
|
Оптическая система |
Общее увеличение: 100× (наблюдение), 200× (измерение); диапазон измерения: 400 мкм |
||||||
|
Разрешение оптической системы |
0.125 мкм |
||||||
|
XY-стол |
Размер: 100×100 мм, диапазон хода: 25×25 мм, минимальное считывание: 0.01 мм |
||||||
|
Максимальная высота образца |
150 мм |
||||||
|
Максимальная ширина образца |
120 мм |
||||||
|
Напряжение питания |
AC 220 В / 50 Гц |
||||||
|
Габариты |
620×230×630 мм |
||||||
|
Вес |
60 кг |
||||||
